部材の延長・カット
距離指定
距離を指定して延長、またはカットします。
延長後の位置に軸がない場合は、軸を自動で追加します。
延長後の位置に軸がない場合は、軸を自動で追加します。
延長
- ［ツール］メニューから［延長・カット距離指定］
を実行すると、十字カーソルが表示されます。

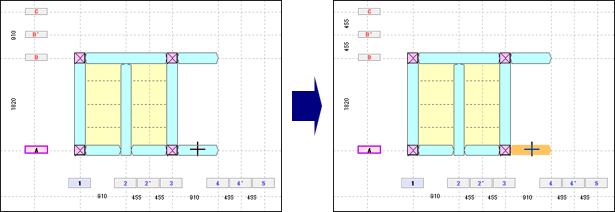

※［入力］、［屋根入力］メニューのサブメニューから［延長・カット距離指定］を実行することもできます（詳細は、｢補足｣を参照）。 - 延長する部材をクリックすると、選択された部材の表示色が変わります。

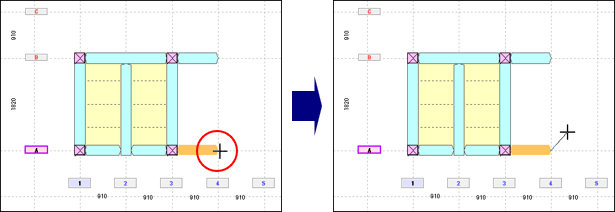

- 延長する方の端部をクリックすると、ラバーバンドが表示されます。
延長する方向を指定します。
※右クリックすると、ラバーバンドを解除します。 - 延長、カット距離ダイアログが表示されます。
Ｘ、またはＹ方向の延長する距離を設定し、［OK］ボタンをクリックします。

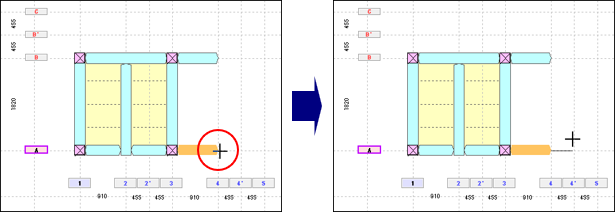

- 選択した部材が設定した距離で延長されます。
※延長した位置に軸がない場合は自動で軸が作成されます （軸名を変更する場合は、『
軸名の変更』を参照）。

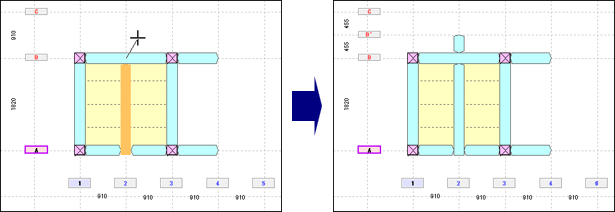

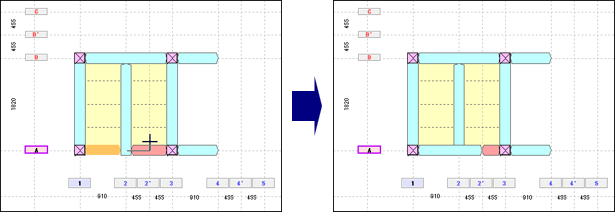

- ＜X、またはY方向の部材を延長して、すでに配置されている部材と重複する場合＞
- その部材は重複する長さ分だけカットされます。

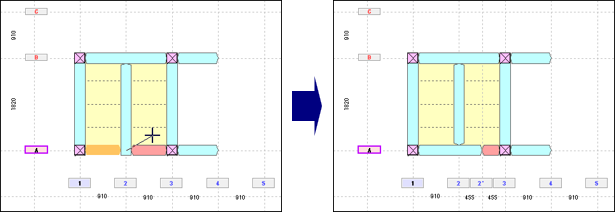

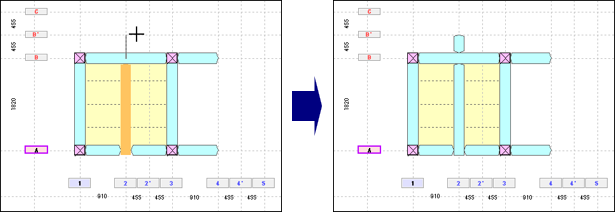

- ＜X、またはY方向の部材を延長して、YまたはX方向の部材と交差する場合＞
- 延長した部材は交差位置で分割されます。
斜め方向の部材と交差する場合は、延長できません。
カット
- ［ツール］メニューから［延長・カット距離指定］
を実行すると、十字カーソルが表示されます。

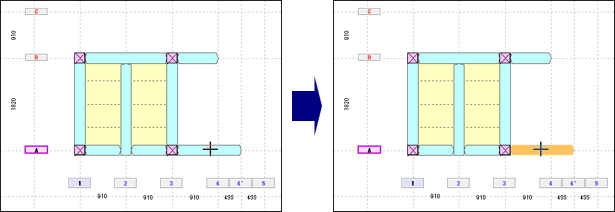

※［入力］、［屋根入力］メニューのサブメニューから［延長・カット距離指定］を実行することもできます（詳細は、｢補足｣）を参照）。 - カットする部材をクリックすると、選択された部材の表示色が変わります。

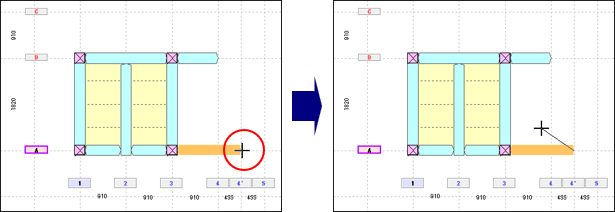

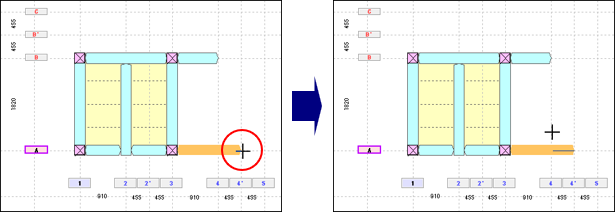

- カットする方の端部をクリックすると、ラバーバンドが表示されます。
カットする方向を指定します。
※右クリックすると、ラバーバンドを解除します。 - 延長、カット距離ダイアログが表示されます。
Ｘ、またはＹ方向のカットする距離を設定し、［OK］ボタンをクリックします。

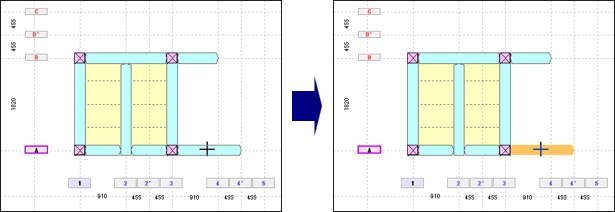

- 選択した部材が設定した距離でカットされます。
※カットした位置に軸がない場合は自動で軸が作成されます （軸名を変更する場合は、『
軸名の変更』を参照）。
軸指定
軸を指定して延長、またはカットします。
X方向、またはY方向の部材に対して有効です。
X方向、またはY方向の部材に対して有効です。
延長
- ［ツール］メニューから［延長・カット軸指定］
を実行すると、十字カーソルが表示されます。
※［入力］、［屋根入力］メニューのサブメニューから［延長・カット軸指定］を実行することもできます（詳細は、｢補足｣）を参照）。 - 延長する部材をクリックすると、選択された部材の表示色が変わります。
※斜め方向に配置された部材は選択できません。 - 延長する方の端部をクリックすると、ラバーバンドが表示されます。
延長する位置の軸を指定します。

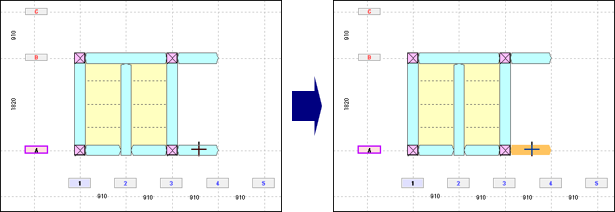

※右クリックすると、ラバーバンドを解除します。 - 選択した部材が指定した軸まで延長されます。
- 右クリックし、コマンドを解除します。
- ＜X、またはY方向の部材を延長して、すでに配置されている部材と重複する場合＞
- X、またはY方向の部材を延長して、すでに配置されている部材と重複する場合、その部材は重複する長さ分だけカットされます。
- ＜X、またはY方向の部材を延長して、YまたはX方向の部材と交差する場合＞
- 延長した部材は交差位置で分割されます。
斜め方向の部材と交差する場合は、延長できません。
カット
- ［ツール］メニューから［延長・カット軸指定］
を実行すると、十字カーソルが表示されます。
※［入力］、［屋根入力］メニューのサブメニューから［延長・カット軸指定］を実行することもできます（詳細は、｢補足｣）を参照）。 - カットする部材をクリックすると、選択された部材の表示色が変わります。
※斜め方向に配置された部材は選択できません。 - カットする方の端部をクリックすると、ラバーバンドが表示されます。
カットする位置の軸を指定します。
※右クリックすると、ラバーバンドを解除します。 - 選択した部材が指定した軸までカットされます。
- 右クリックし、コマンドを解除します。
補 足

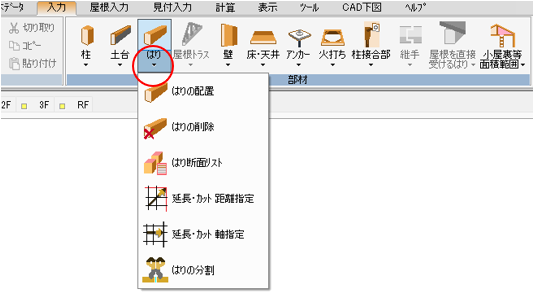

［入力］メニューの
［土台］
、
［はり］
、
［基礎ばり］
、
［布基礎］
、
または［屋根入力］メニューの
［小屋ばり］
の下にある▼をクリックするとサブメニューが表示され、［延長・カット距離指定］、
［延長・カット軸指定］、
［はりの分割］
を実行することができます。
、
［はり］、
［基礎ばり］、
［布基礎］、
または［屋根入力］メニューの
［小屋ばり］
の下にある▼をクリックするとサブメニューが表示され、［延長・カット距離指定］、
［延長・カット軸指定］、
［はりの分割］
を実行することができます。例：［はり］
